Wyprodukowane przez Cixi Kaiye Electric CO., LTD

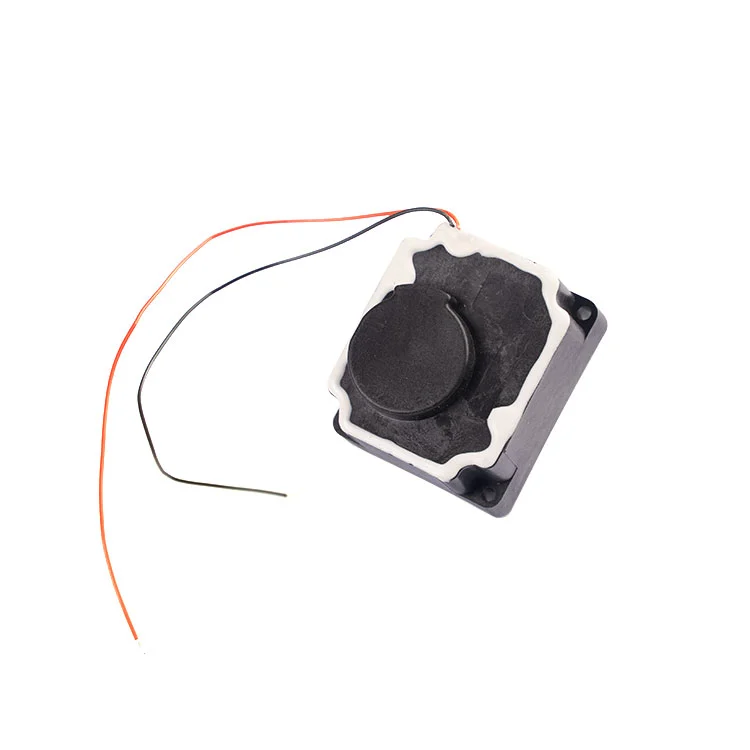

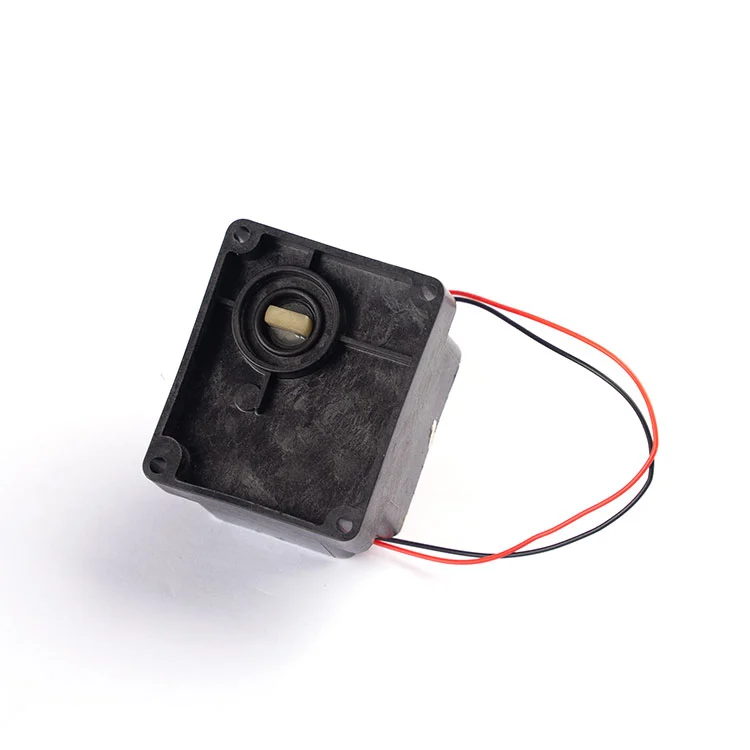

Wodoszczelny motoreduktor do liczników prądu stałego to wysokowydajny miniaturowy motoreduktor prądu stałego, zaprojektowany specjalnie jako główny siłownik napędowy inteligentnych systemów pomiaru wody. Dzięki zoptymalizowanej konstrukcji przekładni i stopniu ochrony IP66 zapewnia niezawodną pracę przy niskim poborze mocy, szybkie uruchamianie zaworów i stabilną pracę w wilgotnych, narażonych na działanie wody środowiskach pracy.
• Inteligentne wodomierze mieszkaniowe sterowane zaworami
• Systemy zdalnego automatycznego odczytu liczników małego kalibru (AMR).
• Zawory z napędem do wodomierzy DN15–DN20
• Miniaturowe napędy zaworów sterujących cieczą
Wszystkie parametry testowano w standardowej temperaturze otoczenia (23°C) przy znamionowym napięciu roboczym 3,6 V DC, chyba że określono inaczej.
| Element parametru | Standardowa wartość i uwagi |
| Znamionowe napięcie robocze | 3,6 V prądu stałego |
| Dopuszczalny zakres napięcia roboczego | 2,5 V – 5 V DC Uwaga: Wyższe napięcie wejściowe w tym zakresie zapewnia wyższy wyjściowy moment obrotowy, ale skraca żywotność urządzenia. |
| Prąd roboczy bez obciążenia (przy napięciu znamionowym) | ≤ 35 mA |
| Prąd przy zablokowanym wirniku (utyk) (przy napięciu znamionowym) | Około. 470 mA (dla silnika serii 300) |
| Znamionowy wyjściowy moment obrotowy (przy napięciu znamionowym) | ≥ 1,5 N·m |
| Zawór 90° (ćwierć obrotu) Czas zadziałania (przy napięciu znamionowym) | ≤ 8 s |
| Standardowe przełożenie redukcji biegów | 2000:1 |
| Stopień ochrony (IP). | IP66 |
| Numer przewodu | Kolor drutu | Definicja funkcji podstawowej |
| 1 | Niebieski | Sygnał przełącznika pozycji zamknięcia zaworu |
| 2 | Biały | Zacisk wspólny (COM) dla sygnałów pozycji |
| 3 | Żółty | Sygnał przełącznika pozycji otwartej zaworu |
| 4 | Czarny | Biegun ujemny zasilania prądem stałym (-) |
| 5 | Czerwony | Biegun dodatni prądu stałego (+) |
Uwaga: Kolejność przewodów, kodowanie kolorami, długość drutu i grubość drutu można w pełni dostosować do specyficznych wymagań klienta.
P: Z jakimi średnicami rur i zaworów jest kompatybilny KY-30?
Odp.: Zoptymalizowany przy przełożeniu przekładni 2000:1 i wyjściowym momencie obrotowym ≥1,5 N·m, KY-30 jest doskonale dopasowany do inteligentnych wodomierzy mieszkaniowych DN15 i DN20, a także innych małych zaworów regulacyjnych z napędem silnikowym.
P: Jaką rzeczywistą ochronę zapewnia stopień ochrony IP66?
Odp.: Stopień ochrony IP66 oznacza, że urządzenie jest całkowicie pyłoszczelne i odporne na strumienie wody pod wysokim ciśnieniem z dowolnego kierunku. Został zaprojektowany do długotrwałej, stabilnej pracy w wilgotnym, narażonym na działanie wody środowisku pracy inteligentnych wodomierzy, skutecznie zapobiegając przedostawaniu się kurzu i wody przed uszkodzeniem wewnętrznych elementów.
P: Czy można dostosować kolejność przewodów i specyfikacje przewodów?
O: Tak. Wspieramy pełne dostosowanie sekwencji przewodów, kodowania kolorami, długości przewodu, średnicy przewodu i typu złącza, aby w pełni dopasować je do konkretnych wymagań dotyczących montażu, instalacji i systemu sterowania.
1.
P: Jaki zasilacz jest zalecany dla KY-30?
Odp.: Znamionowe napięcie robocze wynosi 3,6 V DC, a dopuszczalny zakres roboczy wynosi od 2,5 V do 5 V DC. Zalecamy stabilne zasilanie baterią litową 3,6 V, aby zrównoważyć wydajność wyjściową, niskie zużycie energii i długą żywotność.
P: Czy ten silnik jest kompatybilny z głównymi inteligentnymi systemami sterowania wodomierzami?
O: Tak. Wodoodporny motoreduktor do liczników prądu stałego wykorzystuje uniwersalną konstrukcję mikrozasilania i standardowe wyjście sygnału położenia, co jest wysoce kompatybilne z większością popularnych inteligentnych płytek sterujących wodomierzami i systemami zdalnego odczytu liczników (AMR).
