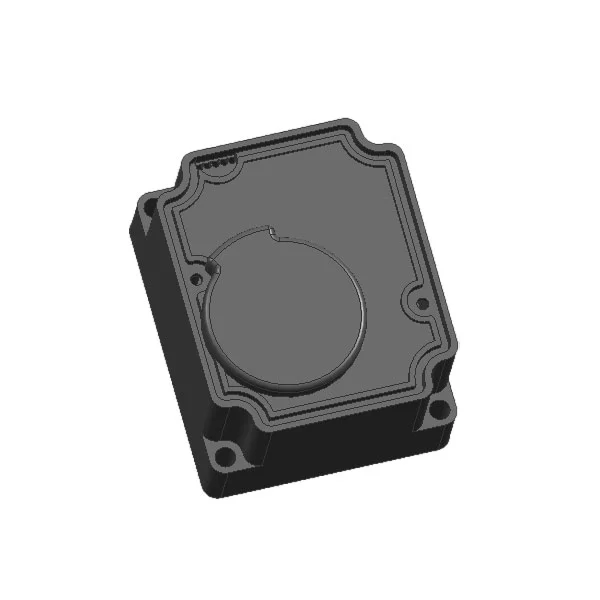

Ten silnik przekładniowy wodomierza o niskim poziomie hałasu został zaprojektowany specjalnie dla inteligentnych systemów pomiaru wody, a podstawowe scenariusze zastosowań obejmują:
• Bezprzewodowe inteligentne wodomierze mieszkaniowe
• Przedpłacone inteligentne wodomierze sterowane zaworami
• Systemy zdalnego automatycznego odczytu liczników (AMR).
• Zawory z napędem silnikowym do rurociągów wodomierzowych DN15–DN50
O ile nie określono inaczej, wszystkie parametry silnika przekładniowego wodomierza o niskim poziomie hałasu stosowanego w wodomierzach są testowane w standardowej temperaturze otoczenia (23°C) i znamionowym napięciu roboczym.
1. Znamionowe napięcie robocze: 3,6 V DC
2. Dopuszczalny zakres napięcia roboczego: 2,5 V – 5 V DC Uwaga: W dopuszczalnym zakresie wyższe napięcie wejściowe zapewnia wyższy wyjściowy moment obrotowy, ale skraca żywotność siłownika.
3. Prąd pracy bez obciążenia przy napięciu znamionowym: ≤ 25 mA
4. Prąd przy zablokowanym wirniku (utyk) przy napięciu znamionowym: ≤ 450 mA (dla silnika serii 300)
5. Znamionowy wyjściowy moment obrotowy:
o ≥ 1,8 N·m (w połączeniu z przełożeniem redukcyjnym 2400:1)
o ≥ 2,7 N·m (w połączeniu z przełożeniem redukcyjnym 3700:1)
6. Czas zadziałania zaworu 90° (ćwierć obrotu):
o ≤ 10 s (w przypadku przełożenia przekładni 2400:1)
o ≤ 16 s (przy przełożeniu redukcyjnym 3700:1)
7. Standardowe opcje przełożenia redukcji biegów: 2400:1, 3700:1
8. Definicja sekwencji przewodów (WSD)
| Kolor drutu | Definicja funkcji podstawowej |
| Niebieski | Sygnał przełącznika pozycji otwartej zaworu |
| Biały | Zacisk wspólny (COM) dla sygnałów pozycji |
| Żółty | Sygnał przełącznika pozycji zamknięcia zaworu |
| Czarny | Biegun dodatni prądu stałego (+) |
| Czerwony | Biegun ujemny zasilania prądem stałym (-) |
| Uwaga: Kolejność przewodów, kodowanie kolorami i długość przewodów można w pełni dostosować do specyficznych wymagań klienta. |
Stopień ochrony (IP): IP67 Uwaga: Stopień ochrony IP67 przed kurzem i zanurzeniem w wodzie można osiągnąć tylko wtedy, gdy siłownik jest prawidłowo zmontowany i solidnie zamocowany z pasującą, uszczelnioną obudową wodomierza.
P: Z jakimi średnicami rur jest kompatybilny siłownik KY-59?
Odp.: Silnik przekładniowy wodomierza o niskim poziomie hałasu jest przeznaczony do zaworów wodomierza o średnicach od DN15 do DN50 i ma dwie opcje przełożenia redukcji biegów, aby dopasować się do różnych wymagań momentu obrotowego dla różnych średnic rur i warunków pracy.
P: Czy można dostosować kolejność przewodów i specyfikacje przewodów?
O: Tak. Wspieramy pełne dostosowanie sekwencji przewodów, kodowania kolorami, długości drutu i średnicy drutu, aby dopasować je do konkretnych wymagań dotyczących montażu, instalacji i systemu sterowania.
P: Czy stopień ochrony IP67 umożliwia długoterminową pracę pod wodą?
Odp.: Standardowy stopień ochrony IP67 zapewnia, że urządzenie jest pyłoszczelne i odporne na tymczasowe zanurzenie w wodzie na głębokość do 1 m na 30 minut. W przypadku długotrwałej pracy w zanurzeniu w warunkach pracy wodomierza należy go prawidłowo zmontować z dopasowaną, uszczelnioną obudową wodomierza, aby zachować stabilną skuteczność ochrony.
P: Jaki zasilacz jest zalecany dla KY-59?
Odp.: Znamionowe napięcie robocze wynosi 3,6 V DC, a dopuszczalny zakres roboczy wynosi od 2,5 V do 5 V DC. Zalecamy stosowanie stabilnego zasilania baterią litową 3,6 V, aby zrównoważyć wydajność momentu obrotowego, niskie zużycie energii i długą żywotność.
