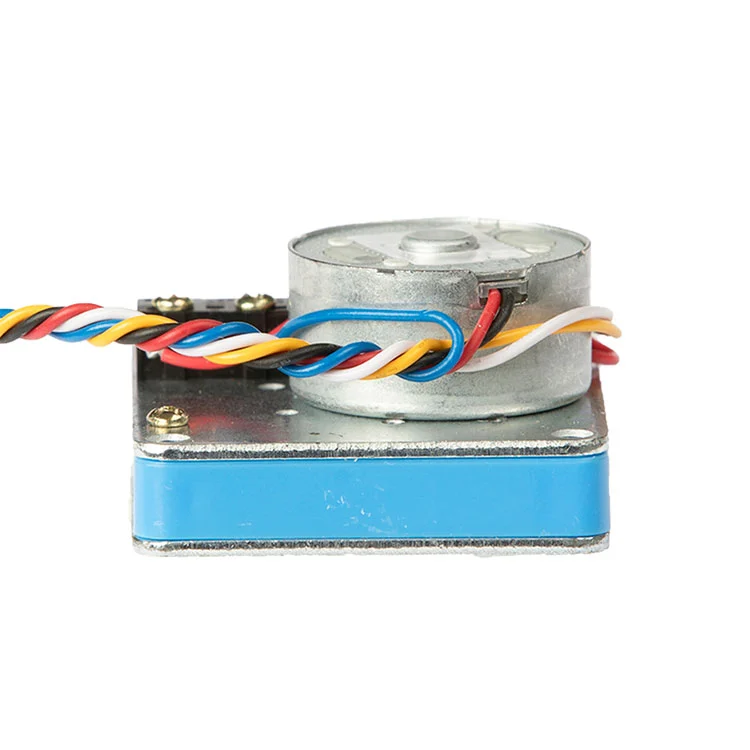

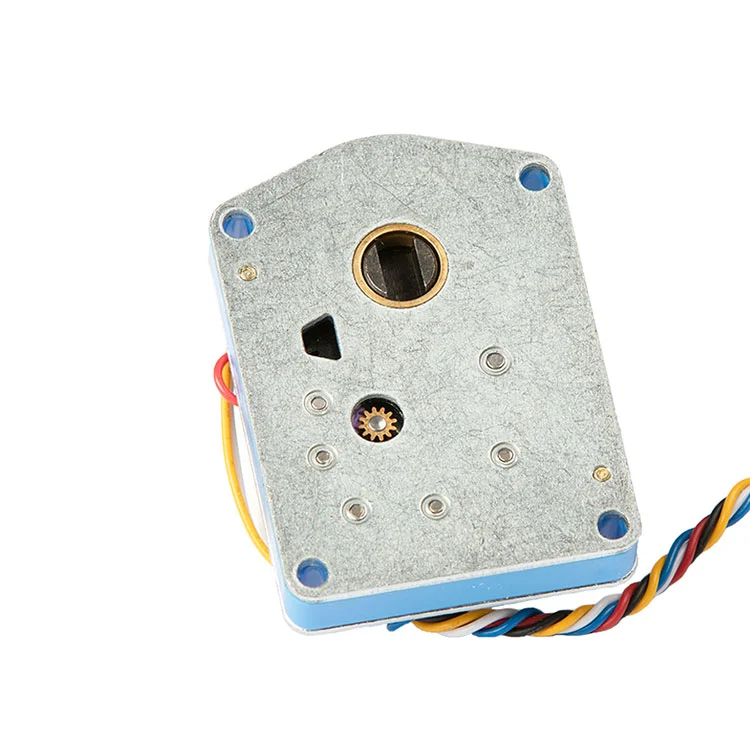

Motoreduktor wodomierza jest głównym elementem uruchamiającym inteligentne systemy pomiaru wody. Składa się z precyzyjnego mikrosilnika, reduktora biegów i mechanizmu przekładniowego, zaprojektowanego do napędzania zaworów kulowych lub zaworów kulowych w celu uzyskania obrotu o ćwierć obrotu o 90° lub uruchomienia liniowego.
Ten motoreduktor wodomierza jest dostępny w dwóch głównych konfiguracjach interfejsu sterowania: 2-przewodowym i 5-przewodowym. Typ 2-przewodowy ocenia stan położenia zaworu na podstawie prądowego sprzężenia zwrotnego lub kontroli czasu, natomiast typ 5-przewodowy, wyposażony w dedykowane przełączniki położenia, zapewnia większą dokładność pozycjonowania i bardziej niezawodną informację zwrotną o stanie w czasie rzeczywistym. Jako inteligentny rdzeń sterujący zaworami inteligentnych wodomierzy, wykonuje czynności otwierania i zamykania zaworów ściśle według instrukcji systemu, modernizując tradycyjne wodomierze z pasywnych urządzeń pomiarowych do aktywnych inteligentnych jednostek sterujących i zarządzających przepływem wody.
Motoreduktor wodomierza to elektryczny motoreduktor o wysokim momencie obrotowym i małej mocy, zaprojektowany specjalnie do inteligentnych wodomierzy średniego kalibru i scenariuszy kontroli płynów przemysłowych, o stabilnej wydajności i dużej nośności dla długotrwałej ciągłej pracy.
| 1. Znamionowe napięcie robocze | 3,6 V |
| 2.Napięcie robocze | 2,5-5 V |
| 3. Amper pusty przy napięciu znamionowym | ≤25mA |
| 4. Amper utyku przy napięciu znamionowym | około 450mA |
| 5.Moment obrotowy przy napięciu znamionowym | ≥4NM |
| 6. Czas na ćwierć obrotu przy napięciu znamionowym | ≤25 S |
| 7. Stopa redukcji | 62001(DN15-32) |
| 8.Protection | 0 |
| 9.WSD | ◎.Niebieski;otwarty zawór ◎.BiałyL: COM ◎.Żółty: zamknij zawór ◎.Czerwony: dodatni+ ◎.Czarny: negatyw- (Kolejność przewodów można dostosować do wymagań klienta.) |
P: Z jakimi rozmiarami rur i zaworów jest kompatybilny motoreduktor KY-04?
Odp.: Wyposażony w przełożenie przekładni 6200:1 i wysoki wyjściowy moment obrotowy ≥4 N·m, zawór KY-04 jest w pełni kompatybilny z zaworami z napędem silnikowym DN15, DN20, DN25 i DN32 do inteligentnych wodomierzy i innych zastosowań związanych z kontrolą cieczy średniego kalibru.
P: Jaka jest różnica pomiędzy konfiguracjami sterowania 2-przewodowego i 5-przewodowego?

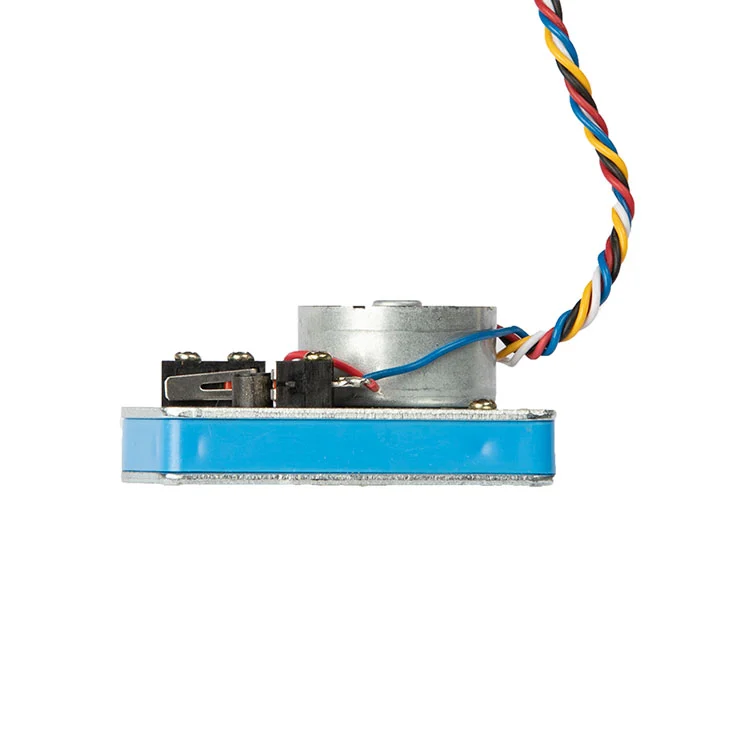

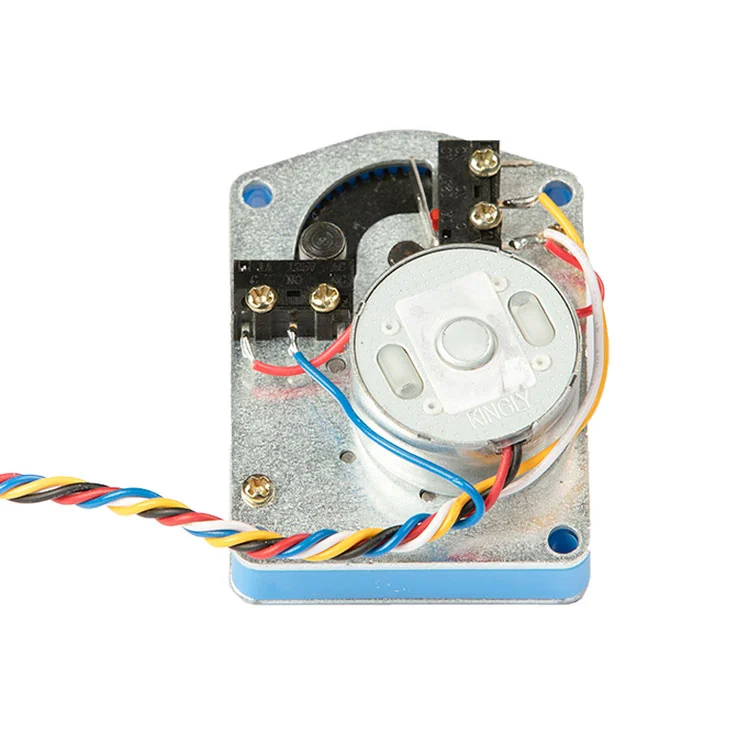

Odp.: Typ 2-przewodowy ma uproszczoną konstrukcję i niższy koszt, umożliwiając ocenę położenia zaworu na podstawie kontroli prądu lub czasu. Standardowy 5-przewodowy KY-04 ma wbudowane przełączniki położenia, zapewniające wyższą dokładność pozycjonowania, informację zwrotną o stanie zaworu w czasie rzeczywistym i bardziej niezawodne sterowanie inteligentnymi systemami pomiaru wody.
P: Czy można dostosować kolejność przewodów i specyfikacje przewodów?
O: Tak. Wspieramy pełne dostosowanie sekwencji przewodów, kodowania kolorami, długości przewodu, średnicy przewodu i typu złącza, aby w pełni dopasować je do konkretnych wymagań dotyczących montażu, instalacji i systemu sterowania.
