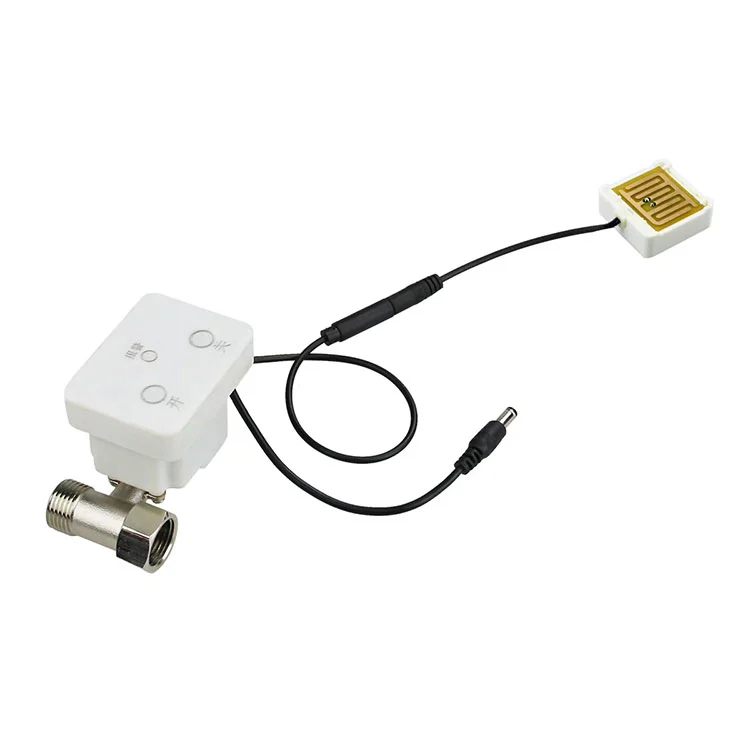

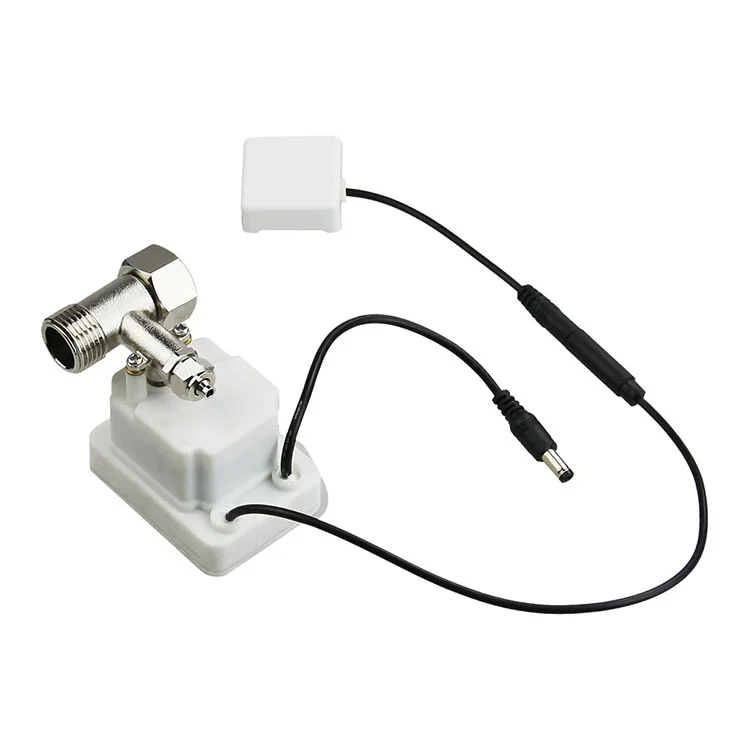

KY-KT-27 — Siłownik zaworu oczyszczania wodomierza 24 V do inteligentnych wodomierzy i systemów oczyszczania.
Wyjściowy moment obrotowy ≥1,8 N·m · Redukcja 2400:1 z metalową przekładnią · Obudowa IP66 · Reakcja zaworu ≤10 s · Prąd roboczy ≤80 mA · Prąd przy zablokowanym wirniku 450 mA.
Obsługuje elektryczne zdalne sterowanie i ręczną obsługę awaryjną. Kabel alarmowy o wycieku uruchamia automatyczne zamknięcie zaworu i czerwony wskaźnik w przypadku kontaktu z wodą. Przeznaczone do platform zaworowych DN15–DN20.
Dostosowanie OEM: napięcie, długość kabla i złącze, logika sterowania, poziom momentu obrotowego, branding i opakowanie. Standardowe MOQ od 500 szt.; czas realizacji 15–25 dni roboczych po zatwierdzeniu próbki.Wyślij specyfikacje zaworów, aby uzyskać dopasowaną ofertę.
Jeśli szukasz siłowników zaworów do inteligentnych wodomierzy, systemów oczyszczania lub sterowania rurociągami o małych średnicach na dużą skalę, KY-KT-27 został zbudowany w jednym celu: niezawodnego zamykania i otwierania zaworów na polecenie, cykl po cyklu, bez zwiększania obciążeń konserwacyjnych produktu lub projektu.
Od chwili wprowadzenia inteligentnych pomiarów firma Kaiye produkuje siłowniki do wodomierzy, których roczna wydajność wynosi ok10 milionów zestawóworaz ponad 30 lat doświadczenia w produkcji sprzętu i zaworów regulacyjnych. KY-KT-27 jest częścią tej sprawdzonej pod względem objętości platformy — zaprojektowanej pod kątem integracji OEM, spójności partii i przewidywalnych czasów realizacji.
To nie jest symbol zastępczy katalogu. Poniżej znajdziesz rzeczywiste parametry pracy, logikę montażu i okablowania, limity zamówień oraz pytania techniczne, które Twój zespół inżynierów zada przed zatwierdzeniem próbki.
Większość usterek zaworów inteligentnych liczników nie wynika z elektroniki. Pochodzą one ze spadku momentu obrotowego w przypadku starych zaworów, awarii uszczelnień w wilgotnych skrzynkach liczników lub konfiguracji okablowania, które nie pasują do platformy licznika. KY-KT-27 bezpośrednio eliminuje te trzy punkty awarii.
Siłownik o momencie znamionowym ≥1,8 N·m dzięki redukcji z metalową przekładnią 2400:1 jest przystosowany do zaworów wodomierza DN15 i DN20. Metalowe koła zębate są obrabiane maszynowo, a nie spiekane, co pozwala zachować wyjściowy moment obrotowy podczas długich cykli pracy i zmniejsza ryzyko zerwania zębów w warunkach utknięcia.
Skrzynki licznikowe są wilgotne, czasami zanurzone i narażone na kondensację. Obudowa IP66 chroni układ napędowy i elektronikę sterującą, umożliwiając działanie siłownika w wykopach zewnętrznych, szafkach użytkowych i obudowach urządzeń oczyszczających.
Gdy opcjonalny kabel alarmowy wycieku wody wykryje kontakt z wodą, siłownik automatycznie zamyka zawór i aktywuje czerwony wskaźnik. Jest to przewodowa reakcja bezpieczeństwa, która działa niezależnie od elektroniki poprzedzającej licznika, zmniejszając zależność od interwencji oprogramowania sprzętowego.
Zespoły instalacyjne muszą obsługiwać zawór przed włączeniem zasilania, a ekipy konserwacyjne muszą mieć możliwość otwarcia lub zamknięcia zaworu podczas serwisowania. KY-KT-27 obsługuje ręczne sterowanie awaryjne wraz ze zdalnym sterowaniem elektrycznym, dzięki czemu zawór nigdy nie jest zablokowany.
Poniższa tabela przedstawia standardową konfigurację KY-KT-27. Jeżeli platforma licznikowa działa przy innym napięciu, krzywej momentu obrotowego lub konwencji okablowania, parametry te można dostosować podczas przeglądu OEM.
| Parametr | Wartość standardowa | Notatka dotycząca zamówienia |
|---|---|---|
| Model | KY-KT-27 | Potwierdź kod modelu na próbce i arkuszu danych |
| Napięcie znamionowe | 24 V prądu stałego | Zakres pracy 23–25 V; potwierdzić kompatybilność z szyną zasilającą licznika |
| Prąd operacyjny | ≤80 mA | Budżet prądu szczytowego podczas ruchu zaworu, nie tylko w trybie gotowości |
| Prąd zablokowanego wirnika | 450 mA | Przydatne przy doborze obwodu sterownika i zabezpieczenia |
| Moment wyjściowy | ≥1,8 N·m | Mierzone przy napięciu znamionowym; potwierdzić momentem osadzania zaworu |
| Współczynnik redukcji | 2400:1 | Dopasowane do platformy zaworowej DN15–DN20 |
| Czas reakcji zaworu | ≤10 s | Otwarty do zamknięcia lub blisko do otwarcia przy napięciu znamionowym |
| Ocena wodoodporności | IP66 | Nadaje się do wilgotnych, narażonych na zachlapania i zewnętrznych obudów liczników |
| Okablowanie | Kabel zasilający + kabel alarmowy wycieku | Można dostosować długość kabla, typ złącza i kolor przewodu |
Jeśli Twoja aplikacja działa na napięciu 3,6 V, 5 V lub 12 V lub wymaga innego poziomu momentu obrotowego, zespół inżynierów Kaiye może sprawdzić obciążenie zaworu i zaproponować dopasowaną konfigurację siłownika, zamiast narzucać standardową jednostkę SKU na niekompatybilną platformę zaworową.
W przypadku nabywców OEM siłownik jest tak dobry, jak jego dopasowanie do obudowy licznika, trzpienia zaworu i płyty sterującej. KY-KT-27 ma kompaktową, zintegrowaną konstrukcję przeznaczoną do obudów inteligentnych liczników o ograniczonej przestrzeni, ze schematem okablowania oddzielającym zasilanie od obwodu wykrywania wycieków.
Okablowanie zasilania.Siłownik zasilany jest poprzez dedykowany kabel. Obwód napędowy powinien być dobrany na prąd zablokowanego wirnika wynoszący 450 mA, nawet jeśli normalny prąd roboczy wynosi ≤80 mA, ponieważ gniazdo zaworu może przez krótki czas wymagać wyższego prądu. Jeżeli siłownik można wymieniać na miejscu, zalecane jest zabezpieczenie przed odwrotną polaryzacją na tablicy licznika.
Okablowanie alarmu wycieku.Kabel upływowy to osobne wejście. Gdy kabel czujnikowy wykryje kontakt z wodą, siłownik zamyka zawór i uruchamia czerwony wskaźnik alarmowy. Obwód ten należy traktować jako wejście bezpieczeństwa, a nie sygnał pomiarowy i powinien pozostać niezależny od modułu komunikacyjnego, aby awaria komunikacji nie uniemożliwiła zamknięcia spowodowanego wyciekiem.
Interfejs montażowy.Siłownik zaprojektowano w oparciu o trzpień zaworu i sposób montażu stosowany w korpusach zaworów inteligentnych liczników DN15–DN20. Przed wydaniem większej ilości kupujący powinni potwierdzić kwadrat trzpienia, rozstaw otworów montażowych i orientację siłownika wewnątrz obudowy licznika. Kaiye może dostarczyć próbkę do mechanicznej kontroli dopasowania przed złożeniem zamówienia produkcyjnego.
Jeśli zamawiasz również obudowę licznika lub kompletny zespół zaworu, siłownik można sprawdzić razem zobudowa wodomierzai korpus zaworu, aby zmniejszyć niedopasowanie interfejsu podczas montażu.
Siłownik przeznaczony jest do sterowania zaworami o małej średnicy, gdzie zdalne sterowanie elektryczne i niezawodne zamknięcie są ważniejsze niż szybkie uruchamianie. Typowe zastosowania objętościowe obejmują:
Zdalne otwieranie/zamykanie w celu kontroli rozliczeń, zarządzania zaległościami i reagowania na wycieki w budynkach mieszkalnych i rachunkach mieszkaniowych zarządzanych przez media.
Automatyczne odcięcie po wykryciu wycieku, kontroli poziomu w zbiorniku i działaniu zaworu cyklu filtrowania w urządzeniach oczyszczających w miejscu użycia i komercyjnych.
Instalacja seryjna podczas renowacji starych budynków, gospodarki wodnej w kampusie i opomiarowania podliczników w parkach przemysłowych, gdzie siłowniki są zamawiane w ilościach cztero- lub pięciocyfrowych.
Dostawa siłowników do producentów wodomierzy i warsztatów zajmujących się automatyką zaworów, które integrują siłownik z własnym wodomierzem lub zaworem przed wysyłką do zakładu energetycznego.
Ponieważ siłownik jest częścią szerszej platformy komponentów wodomierzy firmy Kaiye, nabywcy zaopatrujący się w wiele komponentów mogą skonsolidować kwalifikacje i logistykę. Jeśli Twój projekt wymaga również komunikacji bezprzewodowej na poziomie licznika, siłownik jest zaprojektowany do współpracy z siłownikiem Kaiyebezprzewodowy wodomierzplatformę, w której sterowanie zaworami i zdalna transmisja danych są traktowane jako jeden system, a nie dwie oddzielnie kwalifikowane części.
Dla nabywców B2B „producent” powinien oznaczać kontrolę procesu, a nie tylko firmę handlową z katalogiem. Kaiye stosuje system jakości ISO 9001, prowadzi zautomatyzowaną produkcję zespołów siłowników i produkuje siłowniki do wodomierzy od ponad dwudziestu lat. KY-KT-27 czerpie korzyści z tej bazy produkcyjnej na trzy konkretne sposoby:
Konsystencja partii.Metalowe koła zębate są obrabiane do kontrolowanych wymiarów. Zautomatyzowany montaż zmniejsza różnice między jednostkami w zakresie zazębienia przekładni, wyjściowego momentu obrotowego i czasu reakcji – co ma kluczowe znaczenie w przypadku instalowania tysięcy siłowników w ramach projektu użyteczności publicznej.
Kontrola przychodząca i test końcowy.Standardowa produkcja obejmuje kontrolę działania pod kątem poboru prądu, czasu reakcji i skoku zaworu. Kupujący mogą poprosić o protokół kontroli i plan pobierania próbek przed złożeniem zamówienia zbiorczego.
Identyfikowalność.Kod modelu, partia produkcyjna i zapisy testów są zachowywane, dzięki czemu w przypadku pojawienia się problemu w terenie można odizolować dotkniętą populację, zamiast traktować każdy siłownik w projekcie jako podejrzany. Więcej informacji na temat bazy produkcyjnej i systemu jakości Kaiye można znaleźć w artykuleprofil firmy i przegląd produkcji.
KY-KT-27 jest dostępny jako jednostka standardowa, ale standard nie oznacza stałego. W przypadku nabywców OEM i projektów następujące elementy są zwykle dostosowywane po przeglądzie technicznym:
Napięcie i logika napędu.Jeśli tablica liczników dostarcza napięcie 3,6 V, 5 V lub 12 V zamiast 24 V, można sprawdzić i dopasować napęd siłownika. Polaryzację sygnału sterującego i logikę otwierania/zamykania można również dostosować do płytki.
Kabel i złącze.Długość kabla, przekrój przewodu, kod koloru i typ złącza można określić tak, aby pasowały do obudowy licznika i uchwytu montażowego.
Moment obrotowy i przełożenie.W przypadku zaworów z większym momentem obrotowym gniazda lub inną geometrią trzpienia, bardziej odpowiednie może być alternatywne przełożenie przekładni lub typ silnika niż standardowa konfiguracja 2400:1.
Marka i opakowanie.W przypadku zamówień hurtowych dostępne są oznaczenia pod marką własną, opakowania neutralne i etykiety dostosowane do konkretnego projektu.
Typowe MOQ dla konfiguracji standardowej zaczyna się od 500 sztuk; dostosowane napięcie, kabel lub marka mogą wymagać wyższego MOQ i etapu zatwierdzania próbki. Czas realizacji standardowych jednostek wynosi zazwyczaj 15–25 dni roboczych od zamówienia i potwierdzenia próbki, w zależności od wielkości zamówienia i dostępności komponentów. Ostateczne MOQ i czas realizacji są potwierdzone w ofercie.
Jaka jest minimalna ilość zamówienia?
Standardowa konfiguracja zaczyna się od 500 sztuk. Niestandardowe napięcie, kabel, złącze lub branding mogą wymagać wyższego MOQ i etapu zatwierdzania próbki.
Czy siłownik można dostosować do napięcia 3,6 V, 5 V lub 12 V?
Tak. Standardową jednostką jest napięcie 24 V DC, ale po ocenie technicznej napęd można sprawdzić i dopasować do systemów 3,6 V, 5 V lub 12 V.
Jaki jest czas realizacji?
Jednostki standardowe są zazwyczaj dostarczane w ciągu 15–25 dni roboczych po PO i potwierdzeniu próbki, w zależności od wielkości zamówienia i dostępności komponentów.
Czy zamyka zawór automatycznie w przypadku wycieku wody?
Tak, gdy kabel alarmowy wycieku wykryje kontakt z wodą, siłownik zamyka zawór i aktywuje czerwony wskaźnik alarmowy.
