Bezprzewodowy siłownik wodomierza 3,6 V do inteligentnych wodomierzy DN15–DN25.
Bezprzewodowe 5-pinowe złącze typu plug-and-play 2,0 mm, bez spawania kabli. 3,6 V DC · Możliwość pracy 2,5–5 V · Podwójna redukcja: 2400:1 dla DN15–DN20, 3700:1 dla DN25 · Moment obrotowy ≥1,8–2,7 Nm · Prąd roboczy ≤25 mA · Prąd przy zablokowanym wirniku 450 mA · ≤10–16 s otwieranie/zamykanie · IP67.
Zaprojektowany do automatycznego montażu liczników i platform inteligentnych liczników zasilanych bateryjnie. Funkcje i kolejność pinów można dostosować.
Definicja pinów OEM, złącze i personalizacja marki. MOQ i czas realizacji potwierdzone w ofercie.Wyślij specyfikacje platformy licznikowej, aby uzyskać dopasowaną ofertę.
Jeśli kupujesz siłowniki do linii produkcyjnej inteligentnych wodomierzy, pytania dotyczące homologacji są przewidywalne: czy połączenie wymaga spawania kabla, czy moment obrotowy utrzyma się na starym zaworze i czy definicja styków będzie zgodna z płytką licznika bez przeróbek? Ten siłownik bezprzewodowy opiera się na tych trzech ograniczeniach.
Od chwili wprowadzenia inteligentnych pomiarów firma Kaiye produkuje siłowniki do wodomierzy, których roczna wydajność wynosi ok10 milionów zestawóworaz ponad 30 lat doświadczenia w produkcji sprzętu i zaworów regulacyjnych. Ten siłownik bezprzewodowy jest częścią tej sprawdzonej pod względem objętości platformy — zaprojektowanej pod kątem integracji OEM, spójności partii i przewidywalnych czasów realizacji.
Poniżej znajdziesz porównanie połączeń, parametry pracy, definicję pinów, limity zamówień i pytania techniczne, które Twój zespół inżynierów zada przed zatwierdzeniem próbki.

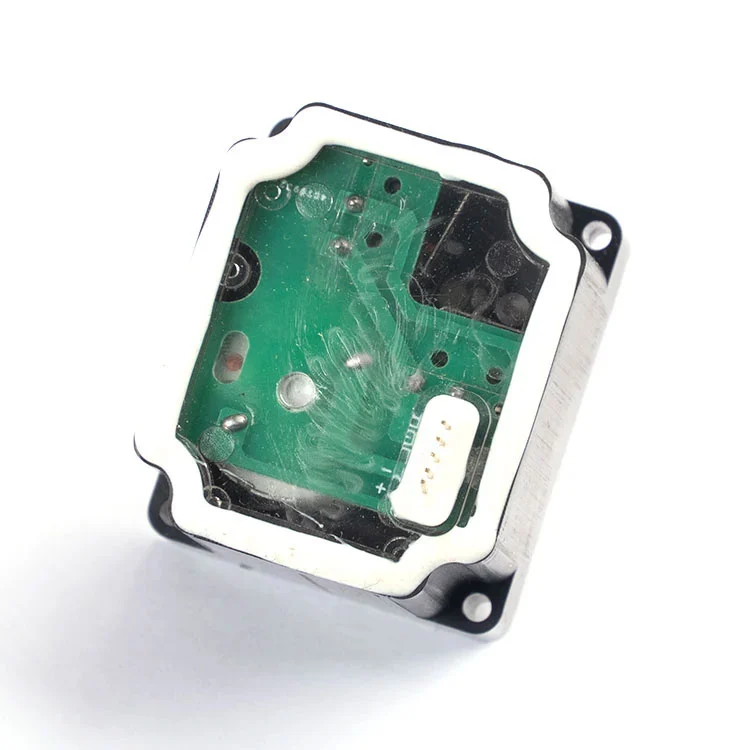

Wyrównaj 5-stykową wtyczkę 2,0 mm z gniazdem tablicy licznika i osadzić siłownik na trzpieniu zaworu.
Sprawdź, czy wtyczka jest dobrze osadzona, a styk pinowy jest stabilny. Nie jest wymagane spawanie kabla.
Włącz zasilanie i sprawdź reakcję otwierania/zamykania, pobór prądu i skok zaworu przed zwolnieniem partii.
Poniższa tabela przedstawia standardową konfigurację siłownika bez przewodu. Jeżeli platforma licznikowa działa przy innym napięciu, krzywej momentu obrotowego lub definicji styków, parametry te można dostosować podczas przeglądu OEM.
| Parametr | Wartość standardowa | Notatka dotycząca zamówienia |
|---|---|---|
| Napięcie znamionowe | 3,6 V prądu stałego | Potwierdź kompatybilność z akumulatorem miernika |
| Obsługiwany zakres napięcia | 2,5–5 V prądu stałego | Wyższe napięcie w zakresie zapewnia większy moment obrotowy, ale skraca żywotność |
| Prąd operacyjny | ≤25 mA | Budżet prądu szczytowego podczas ruchu zaworu, nie tylko w trybie gotowości |
| Prąd zablokowanego wirnika | Około. 450 mA (silnik serii 300) | Przydatne przy doborze obwodu sterownika i zabezpieczenia |
| Współczynnik redukcji | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Dopasuj współczynnik redukcji do rozmiaru zaworu; nie stosować 2400:1 na DN25 |
| Moment wyjściowy | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Potwierdź moment dokręcenia zaworu i rozmiar rury |
| Czas otwarcia/zamknięcia | ≤10 s (2400:1) ≤16 s (3700:1) |
Otwarty do zamknięcia lub blisko do otwarcia przy napięciu znamionowym |
| Ocena wodoodporności | IP67 | Pyłoszczelna i zabezpieczona przed chwilowym zanurzeniem |
| Połączenie | 5-pinowe złącze typu plug-and-play 2,0 mm, bez spawania kabli | Funkcje i kolejność pinów można dostosować |
Jeśli Twoja płytka licznika wykorzystuje inną definicję pinów lub oczekuje innego złącza, zespół inżynierów Kaiye może sprawdzić interfejs i zaproponować dopasowaną konfigurację, zamiast wciskać standardową wtyczkę do niekompatybilnej płytki.
Siłownik wykorzystuje standardowy 5-pinowy interfejs 2,0 mm. Funkcje i kolejność pinów można dostosować do wymagań projektu.
| Numer pinu (2,0 mm) | Definicja funkcji pinu |
|---|---|
| I | Sygnał kontrolny otwarcia zaworu |
| II | Wspólny terminal (COM) |
| III | Sygnał sterujący zamknięcia zaworu |
| IV | Dodatnia moc prądu stałego (+) |
| V | Moc prądu stałego ujemna (-) |
Piny zasilające.Pin IV i V zasilają napęd silnika. Obwód napędowy powinien być dobrany na prąd przy zablokowanym wirniku wynoszący 450 mA, nawet jeśli normalny prąd roboczy wynosi ≤25 mA, ponieważ gniazdo zaworu może przez krótki czas wymagać wyższego prądu. Jeżeli siłownik można wymieniać na miejscu, zalecane jest zabezpieczenie przed odwrotną polaryzacją na tablicy licznika.
Piny kontrolne.Pin I, II i III obsługują sterowanie otwieraniem/zamykaniem oraz COM. Obwód ten należy traktować jako wejście sterujące, a nie linię zasilającą i powinien pozostać niezależny od modułu komunikacyjnego, aby awaria komunikacji nie uniemożliwiła sterowania zaworem.
Przed wydaniem większej ilości kupujący powinni potwierdzić kolejność styków, orientację wtyczki i położenie siłownika wewnątrz obudowy licznika. Kaiye może dostarczyć próbkę do sprawdzenia mechanicznego i elektrycznego przed złożeniem zamówienia produkcyjnego.
Siłownik jest przystosowany do platform inteligentnych liczników, gdzie montaż typu plug-and-play, niski pobór prądu i stabilne połączenie pinowe mają większe znaczenie niż szybkie uruchamianie. Typowe zastosowania objętościowe obejmują:
Ponieważ siłownik jest częścią szerszej platformy komponentów wodomierzy firmy Kaiye, nabywcy zaopatrujący się w wiele komponentów mogą skonsolidować kwalifikacje i logistykę. Jeśli Twój projekt wymaga również komunikacji bezprzewodowej na poziomie licznika, siłownik jest zaprojektowany do współpracy z siłownikiem Kaiyebezprzewodowy wodomierzplatforma. Możesz także przejrzeć całośćzakres siłowników wodomierzadla powiązanych modeli.
Dla nabywców B2B „producent” powinien oznaczać kontrolę procesu, a nie tylko firmę handlową z katalogiem. Kaiye stosuje system jakości ISO 9001, prowadzi zautomatyzowaną produkcję zespołów siłowników i produkuje siłowniki do wodomierzy od ponad dwudziestu lat. Ten siłownik bez drutu czerpie korzyści z tej bazy produkcyjnej na trzy konkretne sposoby:
Konsystencja partii.Bezprzewodowe połączenie pinowe eliminuje ręczne spawanie kabli, co jest jednym z największych źródeł różnic w montażu siłownika między urządzeniami. Zautomatyzowany montaż i kontrolowane wymiary styków zmniejszają wahania rezystancji styków i czasu reakcji.
Kontrola przychodząca i test końcowy.Standardowa produkcja obejmuje kontrolę działania pod kątem poboru prądu, czasu reakcji i skoku zaworu. Kupujący mogą poprosić o protokół kontroli i plan pobierania próbek przed złożeniem zamówienia zbiorczego.
Identyfikowalność.Kod modelu, partia produkcyjna i zapisy testów są zachowywane, dzięki czemu w przypadku pojawienia się problemu w terenie można odizolować dotkniętą populację, zamiast traktować każdy siłownik w projekcie jako podejrzany. Więcej informacji na temat bazy produkcyjnej i systemu jakości Kaiye można znaleźć w artykuleprofil firmy i przegląd produkcji.
Siłownik bezprzewodowy jest dostępny jako jednostka standardowa, ale standard nie oznacza zamontowany na stałe. W przypadku nabywców OEM i projektów następujące elementy są zwykle dostosowywane po przeglądzie technicznym:
Definicja i kolejność pinów.Funkcje pinów i kolejność pinów można dostosować do tablicy licznika.
Złącze i obudowa.Typ wtyczki, orientację i obudowę siłownika można określić tak, aby pasowały do obudowy licznika i uchwytu montażowego.
Współczynnik redukcji.Jeśli rozmiar zaworu wykracza poza DN15–DN25 lub moment obrotowy gniazda jest nietypowy, bardziej odpowiednie może być alternatywne przełożenie przekładni lub typ silnika niż standardowa konfiguracja 2400:1 lub 3700:1.
Marka i opakowanie.W przypadku zamówień hurtowych dostępne są oznaczenia pod marką własną, opakowania neutralne i etykiety dostosowane do konkretnego projektu.
Typowe MOQ i czas realizacji są potwierdzone w ofercie. Standardowa dostawa trwa zwykle 15–30 dni od zamówienia i potwierdzenia próbki, w zależności od wielkości zamówienia i dostępności komponentów.
Co oznacza „brak przewodu” w tym siłowniku?
Odnosi się do bezprzewodowego połączenia pinowego: siłownik podłącza się bezpośrednio do podstawy licznika i modułu elektronicznego poprzez 5-pinowy interfejs 2,0 mm, bez konieczności spawania kabla. Upraszcza to montaż i wspiera zautomatyzowane linie produkcyjne.
Do jakich kalibrów wodomierza nadaje się siłownik bezprzewodowy?
Przeznaczony jest do inteligentnych wodomierzy DN15–DN25. Dla liczników DN15 i DN20 należy zastosować redukcję 2400:1, a dla liczników DN25 redukcję 3700:1.
Jaka jest definicja pinów?
Standardowa definicja 5-pinowego złącza 2,0 mm to: I sygnał sterujący otwarciem zaworu, II wspólny zacisk (COM), III sygnał sterujący zamknięciem zaworu, IV moc DC dodatnia (+), ujemna moc V DC (-). Funkcje i kolejność pinów można dostosować.
Czy można dostosować definicję pinów, kabel lub oznakowanie?
Tak. Funkcje pinów, kolejność pinów, typ złącza i oznaczenie marki własnej można określić w przypadku zamówień hurtowych po przeglądzie technicznym.
Jaki jest czas realizacji zamówień regularnych?
Czas dostawy wynosi zazwyczaj 15–30 dni i może być krótszy lub dłuższy w zależności od okresu modelu i wielkości zamówienia.
