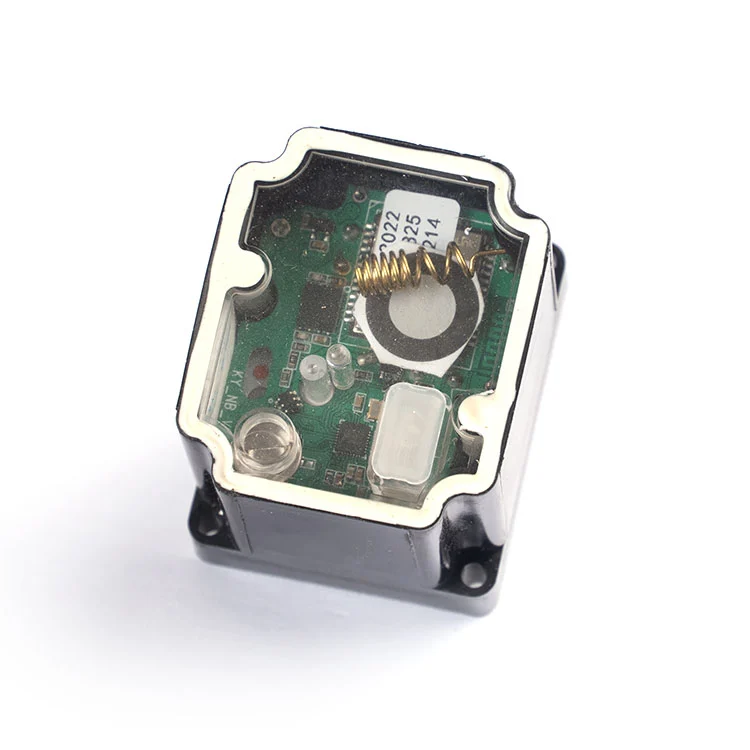

Siłownik modułowy wodomierza

Co siłownik modułowy faktycznie rozwiązuje dla kupujących

Większość problemów związanych z integracją siłownika modułowego nie wynika z silnika. Wynikają one z wyboru niewłaściwego przełożenia redukcji w stosunku do rozmiaru zaworu, poboru prądu powodującego szybsze niż oczekiwane rozładowywanie pakietu akumulatorów lub definicji złączy i przewodów niezgodnych z płytką licznika. Siłownik ten bezpośrednio reaguje na te trzy punkty awarii.

• Podwójny współczynnik dopasowany do rozmiaru zaworu.2400:1 dla DN15–DN20 i 3700:1 dla DN25. Wersja 3700:1 zapewnia moment obrotowy ≥2,7 N·m, co pozwala na obsługę wyższego momentu obrotowego gniazda zaworów DN25, natomiast wersja 2400:1 utrzymuje czas reakcji na poziomie ≤10 s dla mniejszych średnic.
• Niski pobór prądu w miernikach zasilanych bateryjnie.Prąd roboczy wynosi ≤25 mA przy napięciu znamionowym 3,6 V, przy prądzie przy zablokowanym wirniku 450 mA. Niski prąd roboczy umożliwia pracę siłownika z akumulatora bez nadmiernego poboru energii, natomiast wartość zablokowanego wirnika informuje obwód sterownika, czego się spodziewać podczas osadzania zaworu.
• Złącze typu PH 4P, 6 przewodów.4 linie sygnałowe plus 2 przewody zasilające. Złącze jest przeznaczone do modułowych platform licznikowych, w których element wykonawczy podłącza się do płytki, a nie podłącza się go na stałe.
• IP67 dla wilgotnych i zewnętrznych studzienek licznikowych.Obudowa ma stopień ochrony IP67 pod kątem tymczasowego zanurzenia i wnikania kurzu, nadaje się do zewnętrznych skrzynek licznikowych, podziemnych wykopów i wilgotnych szafek gospodarczych.

Dane techniczne, które kupujący powinni sprawdzić przed złożeniem zamówienia

Poniższa tabela przedstawia standardową konfigurację siłownika modułowego. Jeżeli platforma liczników działa przy innym napięciu, krzywej momentu obrotowego lub konwencji złączy, parametry te można dostosować podczas przeglądu OEM.

Jeśli Twoja płytka licznika wykorzystuje inne złącze lub oczekuje innej definicji przewodu, zespół inżynierów Kaiye może sprawdzić wiązkę przewodów i zaproponować dopasowaną konfigurację, zamiast wciskać standardową wtyczkę do niekompatybilnej płytki.

Okablowanie i złącze: o co inżynierowie pytają w pierwszej kolejności

W przypadku modułowych platform licznikowych siłownik jest tak dobry, jak jego dopasowanie do tablicy licznikowej, trzpienia zaworu i obudowy. W tym siłowniku zastosowano złącze 4P typu PH z 6 przewodami: 4 przewody sygnałowe plus 2 przewody zasilające. Wtyczka jest przeznaczona do bezpośredniego umieszczenia w tablicy licznika, a nie do podłączenia na stałe.

Okablowanie zasilania.Para mocy zasila napęd silnika. Obwód napędowy powinien być dobrany na prąd przy zablokowanym wirniku wynoszący 450 mA, nawet jeśli normalny prąd roboczy wynosi ≤25 mA, ponieważ gniazdo zaworu może przez krótki czas wymagać wyższego prądu. Jeżeli siłownik można wymieniać na miejscu, zalecane jest zabezpieczenie przed odwrotną polaryzacją na tablicy licznika.

Okablowanie sygnałowe.4 linie sygnałowe przenoszą sterowanie otwieraniem/zamykaniem i sprzężeniem zwrotnym położenia. Obwód ten należy traktować jako wejście sterujące, a nie linię zasilającą i powinien pozostać niezależny od modułu komunikacyjnego, aby awaria komunikacji nie uniemożliwiła sterowania zaworem.

Definicja drutu.Aktualna dokumentacja produktu pokazuje 6 przewodów, ale przed rozpoczęciem produkcji należy sprawdzić definicje kolorów w stosunku do rzeczywistego arkusza danych. Kupujący powinni poprosić o ostateczny schemat połączeń i układ pinów przed zatwierdzeniem próbki.

Interfejs montażowy.Siłownik zaprojektowano w oparciu o trzpień zaworu i sposób montażu stosowany w korpusach zaworów modułowych inteligentnych liczników DN15–DN25. Przed wydaniem większej ilości kupujący powinni potwierdzić kwadrat trzpienia, rozstaw otworów montażowych i orientację siłownika wewnątrz obudowy licznika. Kaiye może dostarczyć próbkę do mechanicznej kontroli dopasowania przed złożeniem zamówienia produkcyjnego.

Jeśli zamawiasz również obudowę licznika lub kompletny zespół zaworu, siłownik można sprawdzić razem zobudowa wodomierzai korpus zaworu, aby zmniejszyć niedopasowanie interfejsu podczas montażu.

Gdzie używany jest siłownik modułowy: zastosowanie w projektach objętościowych

Siłownik jest przystosowany do modułowych platform inteligentnych liczników, gdzie zasilanie akumulatorowe, niski pobór prądu i złącze wtykowe mają większe znaczenie niż szybkie uruchamianie. Typowe zastosowania objętościowe obejmują:

• Inteligentne wodomierze mieszkaniowe (DN15–DN20).Zdalne otwieranie/zamykanie w celu kontroli rozliczeń, zarządzania zaległościami i reagowania na wycieki w budynkach mieszkalnych i rachunkach mieszkaniowych zarządzanych przez media. Użyj wersji 2400:1.
• Liczniki mieszkaniowe i komercyjne o większej średnicy (DN25).Tam, gdzie moment osadzania zaworu jest większy i do utrzymania niezawodnego zamknięcia wymagana jest wersja 3700:1.
• Niezelektryfikowane doły licznikowe.Instalacje licznikowe podziemne i zewnętrzne, gdzie niepraktyczne jest zastosowanie sieci 220 V lub dedykowanych kabli zasilających, a element wykonawczy zasilany jest z pakietu akumulatorów licznika.
• Platformy licznikowe OEM.Dostawa siłownika dla producentów wodomierza, którzy integrują modułowy siłownik z własnym produktem wodomierza przed wysyłką do zakładu energetycznego.

Ponieważ siłownik jest częścią szerszej platformy komponentów wodomierzy firmy Kaiye, nabywcy zaopatrujący się w wiele komponentów mogą skonsolidować kwalifikacje i logistykę. Jeśli Twój projekt wymaga również komunikacji bezprzewodowej na poziomie licznika, siłownik jest zaprojektowany do współpracy z siłownikiem Kaiyebezprzewodowy wodomierzplatforma. Możesz także przejrzeć całośćzakres siłowników wodomierzadla powiązanych modeli.

Jakość, spójność i co właściwie oznacza tutaj „producent”.

Dla nabywców B2B „producent” powinien oznaczać kontrolę procesu, a nie tylko firmę handlową z katalogiem. Kaiye stosuje system jakości ISO 9001, prowadzi zautomatyzowaną produkcję zespołów siłowników i produkuje siłowniki do wodomierzy od ponad dwudziestu lat. Ten modułowy siłownik czerpie korzyści z tej bazy produkcyjnej na trzy konkretne sposoby:

Konsystencja partii.Koła zębate są obrabiane do kontrolowanych wymiarów. Zautomatyzowany montaż zmniejsza różnice między jednostkami w zakresie zazębienia przekładni, wyjściowego momentu obrotowego i czasu reakcji – co ma kluczowe znaczenie w przypadku instalowania tysięcy siłowników w ramach projektu użyteczności publicznej.

Kontrola przychodząca i test końcowy.Standardowa produkcja obejmuje kontrolę działania pod kątem poboru prądu, czasu reakcji i skoku zaworu. Kupujący mogą poprosić o protokół kontroli i plan pobierania próbek przed złożeniem zamówienia zbiorczego.

Identyfikowalność.Kod modelu, partia produkcyjna i zapisy testów są zachowywane, dzięki czemu w przypadku pojawienia się problemu w terenie można odizolować dotkniętą populację, zamiast traktować każdy siłownik w projekcie jako podejrzany. Więcej informacji na temat bazy produkcyjnej i systemu jakości Kaiye można znaleźć w artykuleprofil firmy i przegląd produkcji.

Warunki dostosowywania i zamówień OEM

Siłownik modułowy jest dostępny jako jednostka standardowa, ale standard nie oznacza stałego. W przypadku nabywców OEM i projektów następujące elementy są zwykle dostosowywane po przeglądzie technicznym:

Kabel i złącze.Długość kabla, przekrój przewodu, kod koloru i typ złącza można określić tak, aby pasowały do ​​obudowy licznika i uchwytu montażowego.

Definicja przewodu i logika sterowania.Mapowanie sygnału otwarcia/zamknięcia i polaryzację zasilania można dopasować do płytki licznika.

Współczynnik redukcji.Jeśli rozmiar zaworu wykracza poza DN15–DN25 lub moment obrotowy gniazda jest nietypowy, bardziej odpowiednie może być alternatywne przełożenie przekładni lub typ silnika niż standardowa konfiguracja 2400:1 lub 3700:1.

Marka i opakowanie.W przypadku zamówień hurtowych dostępne są oznaczenia pod marką własną, opakowania neutralne i etykiety dostosowane do konkretnego projektu.

Typowe MOQ i czas realizacji są potwierdzone w ofercie. Standardowa dostawa trwa zwykle 15–30 dni od zamówienia i potwierdzenia próbki, w zależności od wielkości zamówienia i dostępności komponentów.

Często zadawane pytania dotyczące zamówień

Do jakich specyfikacji inteligentnego wodomierza nadaje się modułowy siłownik?
Siłownik przeznaczony jest do inteligentnych wodomierzy DN15–DN25. Zastosuj redukcję 2400:1 dla mierników DN15 i DN20 oraz redukcję 3700:1 dla mierników DN25, dopasowując się do wymagań sterowania zaworami każdego kalibru.

Jaka jest zaleta niskiego prądu roboczego (≤25 mA)?
Niski prąd roboczy zmniejsza zużycie energii przez mierniki zasilane bateryjnie, wydłuża cykle wymiany baterii oraz zmniejsza wydzielanie ciepła i hałasu podczas pracy.

Jaka jest konfiguracja złącza i okablowania?
W siłowniku zastosowano złącze typu PH 4P z 6 przewodami: 4 przewody sygnałowe plus 2 przewody zasilające. Przed złożeniem zamówienia potwierdź dokładną definicję koloru drutu z aktualną kartą katalogową produktu.

Czy kabel, złącze lub oznakowanie można dostosować?
Tak. W przypadku zamówień hurtowych można określić długość kabla, przekrój przewodu, kod koloru, typ złącza i oznaczenie marki własnej.

Jaki jest czas realizacji zamówień regularnych?
Czas dostawy wynosi zazwyczaj 15–30 dni i może być krótszy lub dłuższy w zależności od okresu modelu i wielkości zamówienia.
