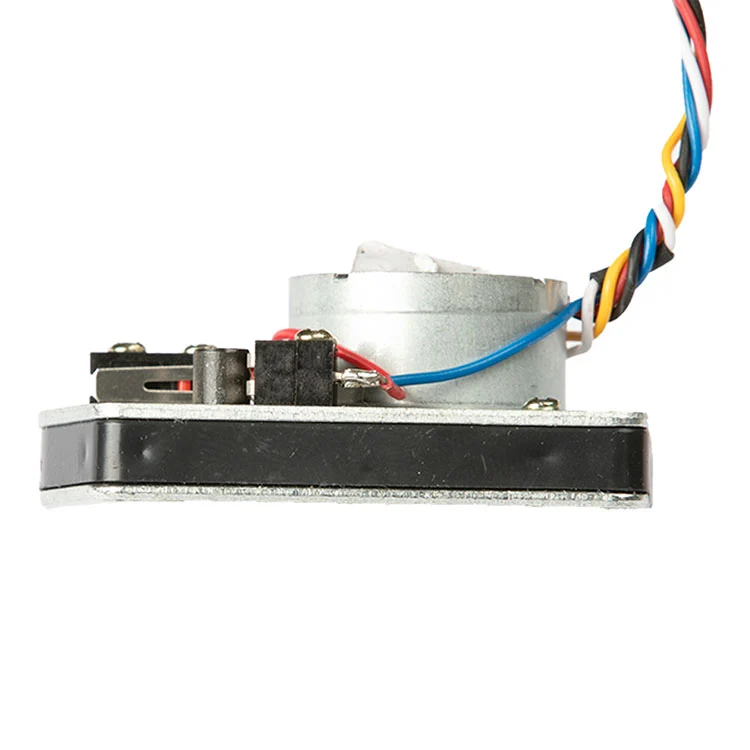

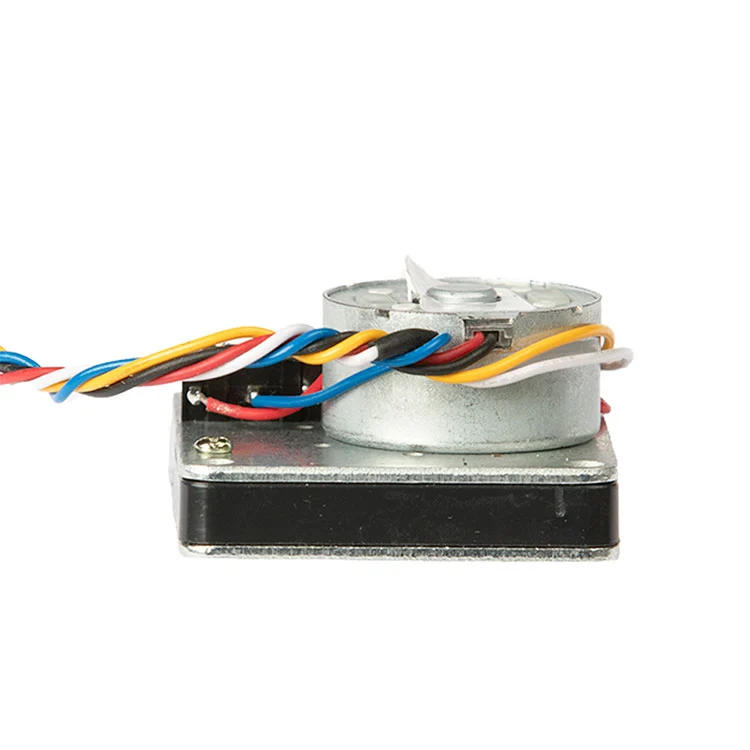

Siłownik zaworu kulowego wodomierza 3,6 V do inteligentnych wodomierzy.
3,6 V DC · Możliwość pracy 2,5–5 V · Redukcja 1000:1 · Ciąg znamionowy >15 kg · Prąd roboczy ≤25 mA · Prąd przy zablokowanym wirniku 450 mA · ≤13 s otwarcie/zamknięcie.

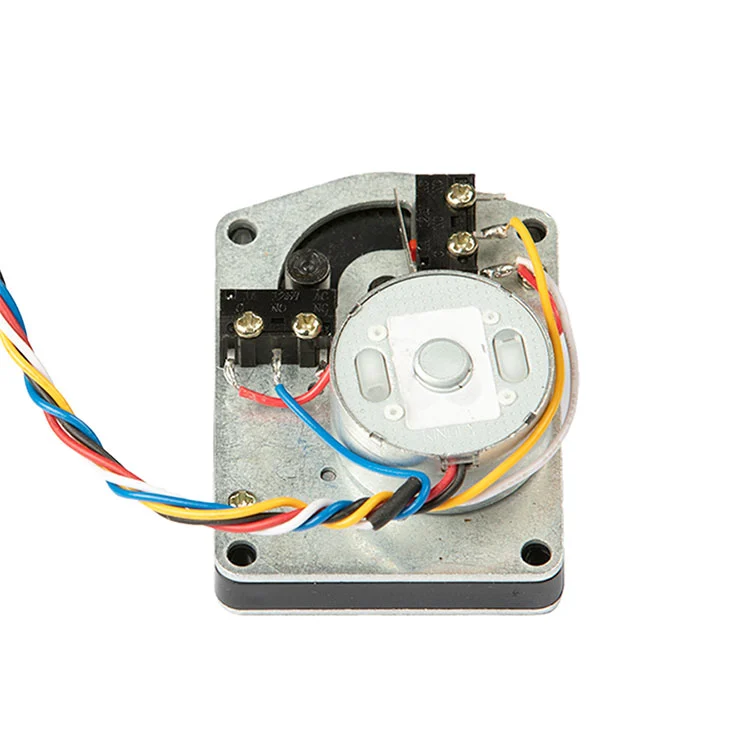

Sterowanie 5-przewodowe: czerwony dodatni, czarny ujemny, niebieski otwarty, biały COM, żółty zamknięty. Zaprojektowany do sterowania zaworami kulowymi w inteligentnych wodomierzach mieszkaniowych i użyteczności publicznej.
Kabel OEM, złącze i personalizacja marki. MOQ i czas realizacji potwierdzone w ofercie.Wyślij specyfikacje zaworów, aby uzyskać dopasowaną ofertę.
Jeśli kupujesz siłowniki zaworów kulowych do inteligentnych wodomierzy, pytania dotyczące homologacji są przewidywalne: czy zapewnią wystarczający nacisk na stary zawór kulowy, czy pobór prądu zmieści się w budżecie mocy wodomierza i czy okablowanie będzie pasować do tablicy licznikowej bez przeróbek? Ten siłownik 3,6 V jest zbudowany wokół tych trzech ograniczeń.
Od chwili wprowadzenia inteligentnych pomiarów firma Kaiye produkuje siłowniki do wodomierzy, których roczna wydajność wynosi ok10 milionów zestawóworaz ponad 30 lat doświadczenia w produkcji sprzętu i zaworów regulacyjnych. Ten siłownik zaworu kulowego jest częścią tej sprawdzonej pod względem objętości platformy — zaprojektowanej z myślą o integracji OEM, spójności partii i przewidywalnych terminach realizacji.
Poniżej znajdziesz rzeczywiste parametry pracy, logikę okablowania, limity zamówień i pytania techniczne, które Twój zespół inżynierów zada przed zatwierdzeniem próbki.
Większość usterek zaworów kulowych inteligentnych liczników nie wynika z silnika. Pochodzą one ze spadku ciągu w starych zaworach, poboru prądu powodującego szybsze rozładowywanie akumulatora niż oczekiwano lub okablowania niezgodnego z tablicą licznika. Siłownik ten bezpośrednio reaguje na te trzy punkty awarii.
Poniższa tabela przedstawia standardową konfigurację siłownika zaworu kulowego. Jeżeli platforma licznikowa działa przy innym napięciu, krzywej ciągu lub konwencji okablowania, parametry te można dostosować podczas przeglądu OEM.
| Parametr | Wartość standardowa | Notatka dotycząca zamówienia |
|---|---|---|
| Napięcie znamionowe | 3,6 V prądu stałego | Potwierdź kompatybilność z akumulatorem miernika |
| Obsługiwany zakres napięcia | 2,5–5 V prądu stałego | Wyższe napięcie w zakresie zapewnia większy ciąg, ale skraca żywotność |
| Prąd operacyjny | ≤25 mA | Budżet prądu szczytowego podczas ruchu zaworu, nie tylko w trybie gotowości |
| Prąd zablokowanego wirnika | 450 mA | Przydatne przy doborze obwodu sterownika i zabezpieczenia |
| Znamionowy ciąg | >15 kg | Potwierdź moment dokręcania zaworu kulowego i rozmiar rury |
| Współczynnik redukcji | 1000:1 | Dopasowane do platformy zaworów kulowych o małej średnicy |
| Czas otwarcia/zamknięcia | ≤13 s | Otwarty do zamknięcia lub blisko do otwarcia przy napięciu znamionowym |
| Czas skoku bez obciążenia 6 mm | Około 60 s | Mierzone przy znamionowym napięciu roboczym |
| Okablowanie | Czerwony dodatni, czarny ujemny, niebieski otwarty, biały COM, żółty zamknięty | Długość kabla, złącze i kolor przewodu można dostosować |
| Ocena wodoodporności | Nie określono w konfiguracji standardowej | Potwierdź wymagany poziom IP za pomocą inżynierii dla instalacji zewnętrznych lub zanurzonych |
Jeśli Twoja płytka licznika dostarcza sygnał sterujący o innej polaryzacji lub wykorzystuje inne złącze, zespół inżynierów Kaiye może sprawdzić okablowanie i zaproponować dopasowaną konfigurację, zamiast narzucać standardową wiązkę przewodów w niekompatybilną platformę licznika.
W przypadku nabywców OEM siłownik jest tak dobry, jak jego dopasowanie do obudowy licznika, trzpienia zaworu kulowego i płyty sterującej. Siłownik ten ma zwartą konstrukcję, przeznaczoną do obudów inteligentnych liczników o ograniczonej przestrzeni, ze schematem okablowania oddzielającym moc od sygnałów sterujących otwieranie/zamykanie.
Okablowanie zasilania.Czerwony jest dodatni, czarny jest ujemny. Obwód napędowy powinien być dobrany na prąd przy zablokowanym wirniku wynoszący 450 mA, nawet jeśli normalny prąd roboczy wynosi ≤25 mA, ponieważ gniazdo zaworu może przez krótki czas wymagać wyższego prądu. Jeżeli siłownik można wymieniać na miejscu, zalecane jest zabezpieczenie przed odwrotną polaryzacją na tablicy licznika.
Okablowanie sterujące.Niebieski jest otwarty, biały to COM, żółty jest zamknięty. Obwód ten należy traktować jako wejście sterujące, a nie linię zasilającą i powinien pozostać niezależny od modułu komunikacyjnego, aby awaria komunikacji nie uniemożliwiła sterowania zaworem.

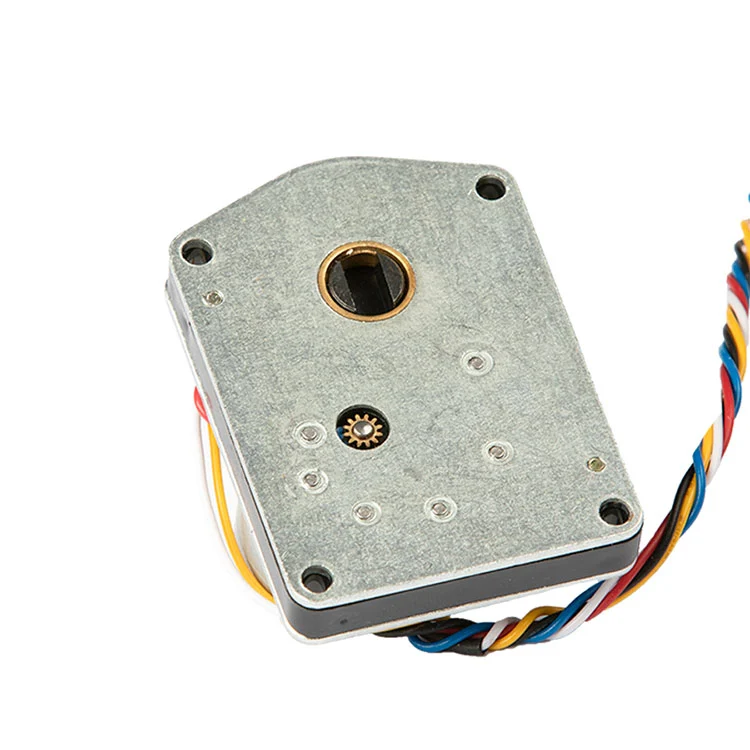

Interfejs montażowy.Siłownik zaprojektowano wokół trzpienia zaworu kulowego i sposobu montażu stosowanego w korpusach zaworów inteligentnych liczników o małej średnicy. Przed wydaniem większej ilości kupujący powinni potwierdzić kwadrat trzpienia, rozstaw otworów montażowych i orientację siłownika wewnątrz obudowy licznika. Kaiye może dostarczyć próbkę do mechanicznej kontroli dopasowania przed złożeniem zamówienia produkcyjnego.
Jeśli zamawiasz również obudowę licznika lub kompletny zespół zaworu, siłownik można sprawdzić razem zobudowa wodomierzai korpus zaworu, aby zmniejszyć niedopasowanie interfejsu podczas montażu.
Siłownik jest przystosowany do sterowania zaworem kulowym o małej średnicy, gdzie zasilanie akumulatorowe i niski pobór prądu mają większe znaczenie niż szybkie uruchamianie. Typowe zastosowania objętościowe obejmują:
Ponieważ siłownik jest częścią szerszej platformy komponentów wodomierzy firmy Kaiye, nabywcy zaopatrujący się w wiele komponentów mogą skonsolidować kwalifikacje i logistykę. Jeśli Twój projekt wymaga również komunikacji bezprzewodowej na poziomie licznika, siłownik jest zaprojektowany do współpracy z siłownikiem Kaiyebezprzewodowy wodomierzplatforma. Możesz także przejrzeć całośćzakres siłowników wodomierzadla powiązanych modeli.
Dla nabywców B2B „producent” powinien oznaczać kontrolę procesu, a nie tylko firmę handlową z katalogiem. Kaiye stosuje system jakości ISO 9001, prowadzi zautomatyzowaną produkcję zespołów siłowników i produkuje siłowniki do wodomierzy od ponad dwudziestu lat. Ten siłownik zaworu kulowego czerpie korzyści z tej bazy produkcyjnej na trzy konkretne sposoby:
Konsystencja partii.Koła zębate są obrabiane do kontrolowanych wymiarów. Zautomatyzowany montaż zmniejsza różnice między jednostkami w zakresie zazębienia przekładni, mocy ciągu i czasu reakcji – co ma kluczowe znaczenie w przypadku instalowania tysięcy siłowników w ramach projektu użyteczności publicznej.
Kontrola przychodząca i test końcowy.Standardowa produkcja obejmuje kontrolę działania pod kątem poboru prądu, czasu reakcji i skoku zaworu. Kupujący mogą poprosić o protokół kontroli i plan pobierania próbek przed złożeniem zamówienia zbiorczego.
Identyfikowalność.Kod modelu, partia produkcyjna i zapisy testów są zachowywane, dzięki czemu w przypadku pojawienia się problemu w terenie można odizolować dotkniętą populację, zamiast traktować każdy siłownik w projekcie jako podejrzany. Więcej informacji na temat bazy produkcyjnej i systemu jakości Kaiye można znaleźć w artykuleprofil firmy i przegląd produkcji.
Siłownik zaworu kulowego jest dostępny jako jednostka standardowa, ale standard nie oznacza stałego. W przypadku nabywców OEM i projektów następujące elementy są zwykle dostosowywane po przeglądzie technicznym:
Kabel i złącze.Długość kabla, przekrój przewodu, kod koloru i typ złącza można określić tak, aby pasowały do obudowy licznika i uchwytu montażowego.
Logika sterowania.Polaryzację sygnału otwarcia/zamknięcia i konfigurację COM można dopasować do płytki licznika.
Ciąg i przełożenie.W przypadku zaworów z większym oporem gniazda lub inną geometrią trzpienia, bardziej odpowiednie może być alternatywne przełożenie przekładni lub typ silnika niż standardowa konfiguracja 1000:1.
Marka i opakowanie.W przypadku zamówień hurtowych dostępne są oznaczenia pod marką własną, opakowania neutralne i etykiety dostosowane do konkretnego projektu.
Typowe MOQ i czas realizacji są potwierdzone w ofercie. Standardowa dostawa trwa zwykle 15–30 dni od zamówienia i potwierdzenia próbki, w zależności od wielkości zamówienia i dostępności komponentów.
Czy jesteś producentem?
Tak. Kaiye ma własną fabrykę z ponad 30-letnim doświadczeniem produkcyjnym.
Czy możesz zapakować ten produkt zgodnie z naszymi wymaganiami?
Tak. W przypadku zamówień hurtowych mile widziane są niestandardowe opakowania i etykietowania.
Jaki jest czas realizacji zamówień regularnych?
Czas dostawy wynosi zazwyczaj 15–30 dni i może być krótszy lub dłuższy w zależności od okresu modelu i wielkości zamówienia.
Jaka jest definicja okablowania?
Czerwony jest dodatni, czarny jest ujemny, niebieski jest otwarty, biały to COM, a żółty jest blisko.
Jaka jest wodoodporność?
Konfiguracja standardowa nie określa stopnia ochrony IP. Potwierdź wymagany poziom IP za pomocą inżynierii dla instalacji zewnętrznych lub zanurzonych.
Czy jest kompatybilny z inteligentnymi wodomierzami 3,6 V z akumulatorem suchym?
Tak. Siłownik jest przeznaczony do systemów 3,6 V DC o zakresie napięcia roboczego 2,5–5 V. Potwierdź logikę sterowania tablicy liczników i obciążenie zaworu podczas przeglądu technicznego.
